充電口蓋執行器作為新能源汽車充電接口管理系統的重要組成部分，其工作依賴多種信號的聯動。在車輛日常使用中，車載控制模塊通過CAN總線傳遞開合命令，執行器接收來自車身控制單元（BCM）或電池管理系統（BMS）發出的電控信號后執行開閉動作。此外，部分車型配備智能鑰匙或車機觸控功能，通過射頻識別或藍牙傳輸?shù)闹噶罴せ?a href='http://www.daltumy.cn/products/17.html' target="_blank">充電口蓋執行器的電機驅動系統，實現遠程或自動開合。
在充電場景中，當用戶插入充電槍時，充電樁與車輛之間會建立物理和電氣連接，充電樁輸出的握手信號會反饋至充電管理模塊，若系統檢測到插槍正確，將發出允許開蓋的數字信號，確保蓋體自動開啟。此外，執行器還集成限位開關，用于監測充電口蓋當前狀態，系統通過讀取限位開關的機械狀態信號確認蓋體位置，并與車載系統通信同步狀態信息。
為了滿足安全需求，充電口蓋執行器一般采用雙重信號設計：在車輛鎖止?fàn)顟B(tài)下，即便用戶誤操作，開蓋信號不會被執行，避免充電口誤開啟帶來潛在風險。在實際應用中，不同車型對控制信號的敏感度和響應時延也有差異，部分新能源車型在充電口蓋控制系統中會額外增加來自環境傳感器的信號輸入，如雨量或障礙物檢測信號，保障執行器動作的穩定性和耐久性。
綜合來看，控制充電口蓋執行器開關動作的信號體系主要由電控命令、物理握手、位置狀態反饋以及防護檢測構成，共同保證充電過程的順利進行和用戶體驗的便利性。在后期維護中，如執行器開合異常，可通過檢測上述信號傳輸鏈路，定位故障源，保障執行器長期穩定工作。

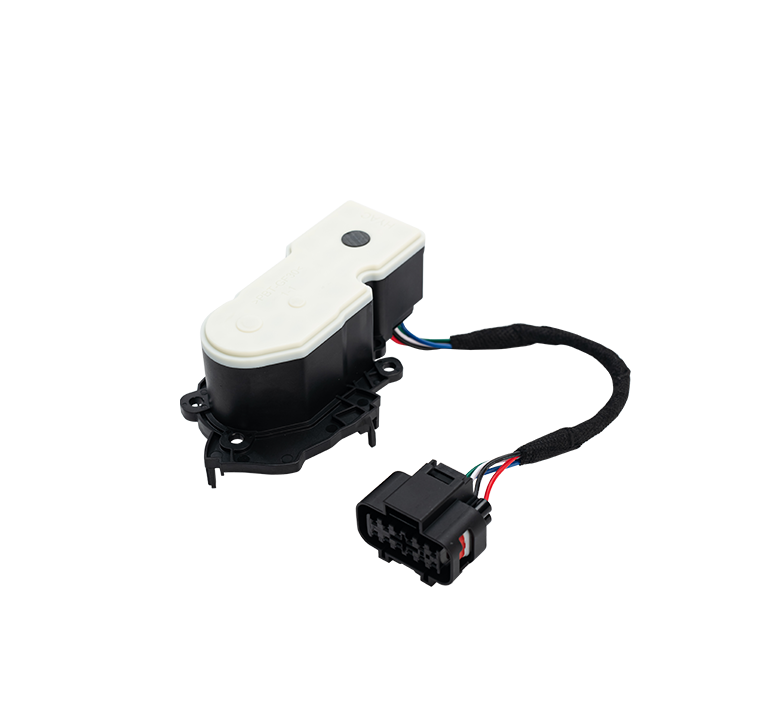

充電口蓋執行器
