電磁閥主要由閥體、電磁線圈、閥芯等核心部分構成。閥體作為整個電磁閥的外殼，起到保護內部組件和引導流體流動的作用，其材質根據應用場景和流體性質有所不同，常見的有金屬材質用于高壓、高溫或腐蝕性流體環境，塑料材質則適用于一些低壓、非腐蝕性且對重量有要求的場合。
電磁線圈是電磁閥的動力來源。當電流通過電磁線圈時，會產生磁場，這個磁場是驅動閥芯動作的關鍵因素。電磁線圈通常由漆包線繞制而成，匝數、線徑以及繞制方式等都會影響其產生磁場的強度和穩定性。
閥芯是控制流體通斷和流量大小的核心部件，它位于閥體內部，在電磁力和彈簧力等的作用下在閥體內做軸向移動。閥芯的形狀和尺寸根據不同的閥型和應用需求設計各異，常見的有柱塞式、先導式等。不同結構的閥芯決定了電磁閥的不同工作特性和應用范圍。
電磁閥的工作原理
電磁閥基于電磁感應原理工作。當電磁線圈未通電時，閥芯在彈簧力的作用下保持在初始位置，此時電磁閥處于一種既定的通斷狀態。例如，常閉式電磁閥在斷電時，閥芯堵住流體通道，流體無法通過。
當電磁線圈通電后，電流產生磁場，磁場對閥芯產生電磁力。這個電磁力克服彈簧力以及閥芯與閥體間的摩擦力等阻力，推動閥芯移動，改變閥芯的位置，從而實現流體通道的打開或關閉。對于常閉式電磁閥，通電后閥芯被吸起，流體通道打開，流體得以通過；而常開式電磁閥則相反，通電時閥芯動作關閉流體通道。
在一些先導式電磁閥中，工作原理更為復雜一些。先導式電磁閥通過主閥和先導閥協同工作，在電磁線圈通電時，先導閥先動作，改變主閥兩端的壓力差，進而驅動主閥芯動作，實現對大流量流體的控制。這種結構使得先導式電磁閥在控制較大口徑管道流體時更為節能，廣泛應用于工業自動化、暖通空調、給排水等諸多領域。

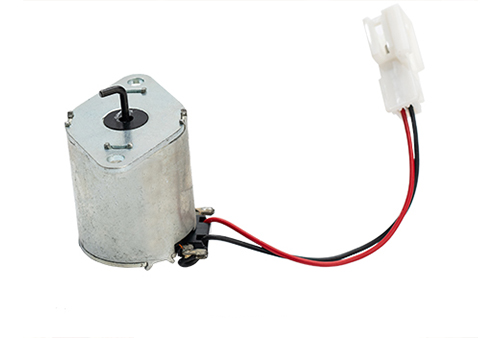

電磁閥
